IAT EXA PLUS

歯科用インプラント

IAT EXA PLUS

IAT EXA PLUSは、日本ピストンリングがお届けする純国産のインプラント・システムです。 日本ピストンリングは、自動車エンジンのピストンリングをはじめとした部品メーカーとして、 その高い技術力が世界的に評価されるグローバル企業であり、IAT EXA PLUSインプラントの中にも、常に世界基準の品質を目指して挑戦するものづくり哲学が息づいています。 IATとは、「Intelligent Artificial Teeth(高機能人工歯)」の略で、独自のワイヤ放電加工表面「ED Surface(EDサーフェス)」を持つ純チタン製のインプラント・システムの総称です。 ワイヤ放電加工処理による表面加工の研究は、昭和大学歯学部 歯科保存学講座 歯科理工学部門で1984年からはじまり、実に30年以上にわたる基礎研究、臨床試験、開発工程を経てIAT インプラントシステムは生まれ変わりました。

  骨再生に優れ、初期固定性もよく、施術の際の操作性にも配慮したIAT EXA PLUSは、純国産ならではの高いコスト・パフォーマンスで、これからのニッポンのインプラント治療の有効な選択肢の一つとなると確信しています。

IAT EXA PLUSインプラントシステムの特徴

  • ED Surface
  • 強固な初期固定性
  • ツインへクス・テーパー構造
  • 体系化された製品ライン

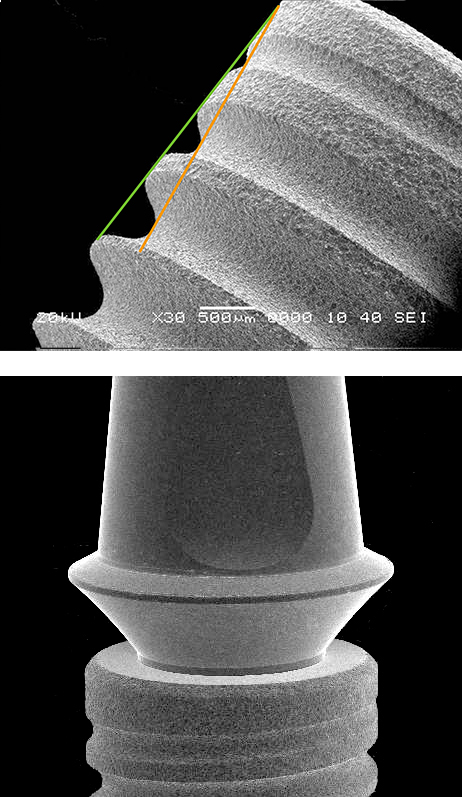

ED Surface

ワイヤ放電加工から生まれる、新しい骨の再生に優位なEDサーフェスならではの表面性状骨再生に優位な生体反応を示す(ワイヤ放電加工表面)EDサーフェスとは、純チタンワイヤ電極による放電加工によって、形状そのものの加工とともに施された表面性状のことです。 規則正しく配列された放電痕による梨地状の微小な凹凸面から構成され、顎骨内に埋入後は、タンパク質や細胞が集積しやすく、新しい骨の再生に優位な空間となります。 また、一般にチタンの表面は酸化チタンで覆われていますが、機械加工表面では5 ~ 10nmであるのに対し、EDサーフェスの表面は1μmと厚い酸化チタン層を持っています。 しかも、この酸化チタン層は表層から内部に向かって二酸化チタンから酸化チタン、母体チタンへと移行する傾斜機能酸化膜構造を成しているのが大きな特長です。 この厚く強固な酸化チタン層は、優れた耐食性を示し、その表面は極めて濡れ性が良いため、体液や血液と親和性が高く、骨形成に有利な生体反応を示します。
ED Surface
頑固な初期固定性

強固な初期固定性

埋入後の初期固定性および機能的安定性に優れたインプラント体・デザイン。
インプラントの形状は、埋入後の初期固定や使用時の安定性に影響をおよぼします。 IAT EXA PLUSインプラントは、インプラント体の最上部にまでEDサーフェスを施し、インプラント体頸部までの十分な骨再生を可能にしています。 また、上部ほど谷径が浅くなるスクリュー形態によって強固な初期固定性を獲得します。 さらにプラットフォーム・スイッチングによってインプラントとアバットメントの境界において理想的な幅径を確保することで、歯槽骨の吸収を最小限に抑えることにも成功しています。

モーステーパー嵌合

ツインヘクス・テーパー構造

8°のモーステーパー結合により、インプラント体とアパットメントの間にマイクロギャップがほとんどない極めて緊密な結合が実現しました。
咬合負荷時のマイクロムーブメントが少ないため、口腔内細菌によるインプラント周囲炎及び辺縁周囲骨の骨吸収を抑制できます。
さらにプラットフォーム・スイッチングで、インプラントとアパッチメントの境界に理想的な幅径を確保することによって、歯槽骨の吸収を最小限に抑えることにも成功しています。

体系化された治療ライン

体系化された製品ライン

デジタルデンティストリーというインプラント手術の潮流に対応した、先進のITシステムを導入しました。
スマートに体系化された治療ラインにより、診断・計画された通りの安心・安全な埋入手術を実現します。
さらに、患者の希望に沿った審美性の高い、高品質な補綴物のCAD/CAM製作をも可能にしました。


体系化された製品ライン

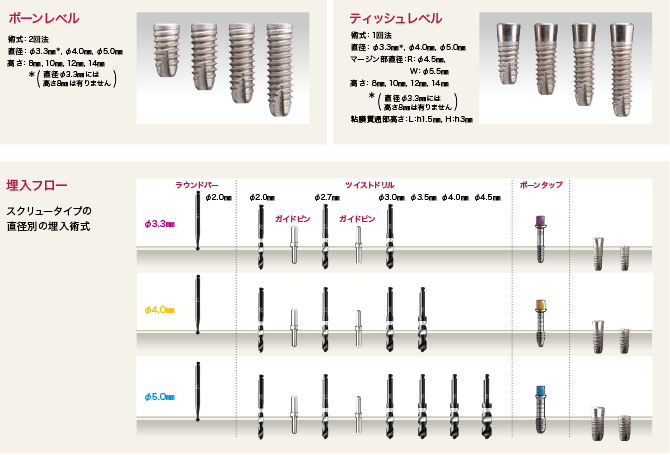

インプラント体ラインナップ

ボーンレベル
1ステージスクリュー
術式:2回法
直径:φ3.3mm*,φ4.0mm,φ5.0mm
高さ:8mm,10mm,12mm,14mm
( *直径φ3.3 mm には高さ8mmは有りません)
ティッシュレベル
2ステージスクリュー
術式:1回法
直径:φ3.3mm*,φ4.0mm,φ5.0mm
マージン部直径:R:φ4.5mm,
W:φ5.5mm
高さ:8mm,10mm,12mm,14mm
(*直径φ3.3mmには高さ8mmは有りません)
粘膜貫通部高さ:L:h1.5mm, H:h3mm

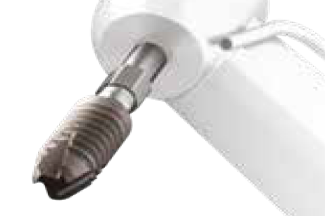

インプラント・ドライバー

埋入深さの視認性を向上し、
施術時のストレスを軽減


従来のインプラントキャリアを廃止し、埋入深さの視認性向上と施術時のストレスからの解放を実現した独自開発のインプラントドライバーです。
さらにドリルの切削性を高めることで、施術時のダメージの少ない骨形成と手術時間の短縮を可能にしました。
サージカルシステム

製品ラインナップ

Implant Body さらなる性能の革新を追求して進化したインプラント体

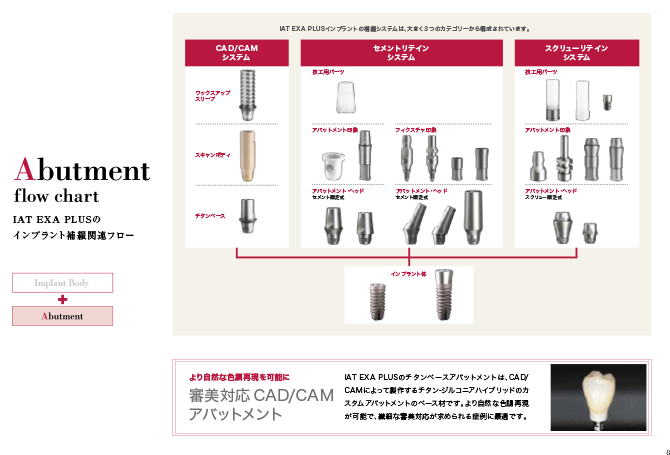

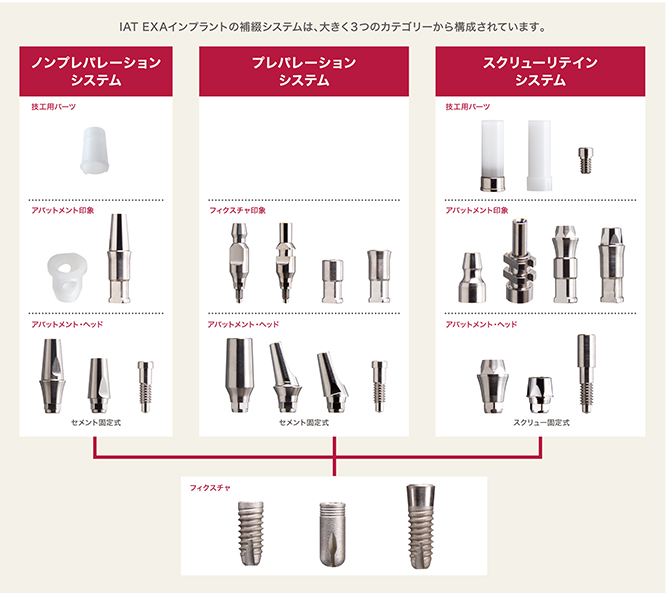

補綴関連フロー 製品ラインナップ

X線画像

IATインプラントシステム 各インプラント体をX線で撮影した場合、以下のように表示されますので、患者様の埋入されたインプラントシステムを判別するためにご活用ください

ボーンレベルスクリュー

1ステージスクリュー

ティッシュレベルスクリュー

2ステージスクリュー

2ステージシリンダー

2ステージシリンダー

スパイラルフィット

スパイラルフィット

プレスフィット

プレスフィット
